国内最速、高精度【基板搬送装置】

基板搬送装置

露光機への基板投入、排出を自動で行います。

・途中工程で基板のクリーニングを行います。
・露光機での良品、不良品は指定のトレイに収納します。
・投入部と排出部が分離でき、露光機のメンテナンスが容易です。
・各設定はタッチパネルで簡単設定。
・基板の位置合わせは１/１００㎜単位で調整可能です。

仕様

電源 AC200V 50/60Hz 10.6kw
エアー 0.5Mpa
基板寸法 最大　縦515㎜　横410㎜
投入～取り出し時間 6sec
重量 2300kg

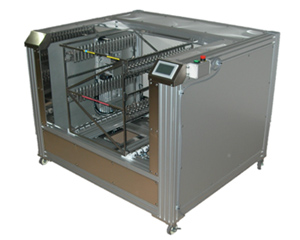

マガジンクランプ開閉機

マガジンクランプ開閉機<

基板ハンドリングの効率化！
基板収納マガジンからの基板の取り出しや、収納が一人で簡単におこなえます。

・マガジンサイズ　幅540mm　奥行600㎜　高さ565㎜
・クランプ解除進行方向の　正、逆方向の選択可能
・クランプ解除、ロックのリトライ機能
・基板サイズに応じた位置決めが可能
・各設定はタッチパネルで簡単設定

仕様

電源 AC100V　50/60Hz　　0.3Kw
エアー 0.5Mpa
外形寸法 幅1150mm　高さ　906mm　奥行　1000mm
対応基板寸法 縦　334㎜～515㎜　　横　404㎜～410㎜

平角線剥離機

マガジンクランプ開閉機<

平角線の被覆を簡単に剥離できます。

仕様

電線 エナメル平角電線
剥離長 30㎜　MAX
外形 幅300㎜　奥行30㎜　高さ420㎜
重量 13㎏

※電線サイズ、剥離寸法に関しては個別にお問い合わせください。

エアークランプユニット

エアークランプユニット<

※ 高精度・・・摺動部のスキマは０．０１ｍｍ以内

※ 長寿命・・・弊社耐久試験１００万ショットクリア

定格加圧力による１００万回の耐久試験後も初期精度を保持します。
(注)１００万回の寿命を保証するものではありません。

※ コンパクト・・・機体幅はエアーシリンダ幅と同じ

※ 防錆・・・主要部品はステンレス製　　



バウムクーヘン回転機

マガジンクランプ開閉機<

バウムクーヘン回転機の特徴

・ベーキング後の型崩れを防止します。
・カバー付きの為、水分の蒸発を抑え、しっとりと仕上げます。
・本体はステンレス製の為、衛生的です。

仕様

電源 AC200V 50/60Hz 0.2kw
外形寸法 幅1096㎜　奥行664㎜　高さ1665㎜
回転数 5rpm
運転制御 連続運転
収容数 １２本　φ150㎜バウムクーヘン　麺棒長920㎜
